Vertical Buffer Module (VBM)

Kardex Miniload-in-a-Box to efektywne rozwiązanie z rodziny Vertical Buffer Module (VBM) umożliwiające magazynowanie szybko rosnącego asortymentu produktów w warunkach ograniczonej powierzchni magazynowej.

To skalowalne rozwiązanie do magazynowania w zasobnikach pełni rolę systemu małych ładunków, który pozwala na elastyczne przechowywanie, kompletowanie i buforowanie drobnych części. Wprowadzona niedawno na rynek wersja rozwiązania Kardex Miniload-in-a-Box, o długości do 20 metrów, zapewnia ogromne korzyści. Pozwala ona firmom zmaksymalizować wykorzystanie przestrzeni niewielkim kosztem.

Personel obsługujący system Vertical Buffer Module

Wymagania związane z magazynem

  • Precyzyjna, prosta i szybka kompletacja zamówień
  • Ergonomiczne warunki pracy
  • Elastyczność magazynowania
  • Prosta integracja
  • Modułowość i skalowalność
  • Kontrola dostępu
Połączenie rozwiązań Vertical Buffer Module w dużym magazynie

Zalety/Korzyści

  • Korzyści w skrócie
  • Technologia pick-to-light zapewnia dokładność kompletacji
  • Modułowa i skalowalna konstrukcja zapewnia łatwe dopasowanie do istniejących procesów i wymiarów budy
  • Minimalny koszt maksymalnej pojemności magazynowej
  • Szybki dostęp do szerokiej gamy artykułów

Szybka i efektywna kompletacja niewielkich części za pomocą rozwiązania Kardex Miniload-in-a-Box (dawniej Kardex Compact Buffer)

Jeżeli celem jest optymalizacja wydajności kompletacji niewielkich części i lekkich towarów, rozwiązanie Kardex Miniload-in-a-Box (dawniej Kardex Compact Buffer) stanowi idealne rozwiązanie. Niezależnie od tego, czy służy ono do zaopatrywania linii produkcyjnej w szeroką gamę produktów, do buforowania części w strefie montażu, czy też do kompletacji wolno rotujących części w magazynie dystrybucyjnym, rozwiązanie Kardex Miniload-in-a-Box znacząco poprawia wydajność, gwarantując jednocześnie dokładność i efektywność energetyczną.


System jest elastyczny i skalowalny. Stanowisko pracy może składać się z jednej lub większej liczby jednostek. Firmy czerpią korzyści z optymalnej pojemności magazynowej i wydajności magazynowania. Do wyboru jest kilka typów otworów dostępowych oraz istnieje możliwość rozbudowy jednostki do 20 metrów długości i 12 metrów wysokości. Ta elastyczność sprawia, że rozwiązanie Kardex Miniload-in-a-Box będzie idealnym rozwiązaniem w wielu zastosowaniach. System łatwo integruje się z istniejącymi procesami i łączy z różnymi systemami głównymi u klientów.


Rośnie znaczenie ergonomicznej kompletacji. Klienci korzystający z rozwiązania Kardex Miniload-in-a-Box czerpią korzyści z dostępu do ergonomicznych stanowisk roboczych, które upraszczają proces kompletacji i poprawiają ogólne warunki pracy. Przy każdym otworze dostępowym artykuły przechylają się pod kątem 20 stopni, a zgodnie z koncepcją „towar do człowieka” przedmioty dostarczane są bezpośrednio do operatora, co eliminuje konieczność chodzenia i szukania artykułów.

Jaka jest zasada działania rozwiązania Vertical Buffer Module?

Podzespoły wpływające na doskonałość rozwiązania

W pełni elastyczne rozwiązanie Kardex Miniload-in-a-Box (dawniej Kardex Compact Buffer) zapewnia optymalne dopasowanie do istniejącego wyposażenia oraz obsługuje różne okna dostępowe i stanowiska kompletacji. Na ścianie czołowej oraz z prawej lub lewej strony każdej jednostki można zainstalować maksymalnie 4 okna dostępowe.

Tab Navigation

Stanowisko kompletacji

Stół obrotowy jest kluczowym elementem stanowiska kompletacji. Nachylony pod kątem 20 stopni stół jest niezwykle ergonomiczny i łatwy w obsłudze.


W trakcie kompletacji zamówienia, kolejny przygotowany pojemnik dostarczany jest na tylną część stołu obrotowego. Gdy tylko operator zakończy kompletację jednego zamówienia, stół obrotowy obraca się o 180 stopni i kolejny pojemnik jest gotowy do pobrania.

Indywidualna kontrola okna dostępowego

W razie potrzeby Administrator ma możliwość  kontroli dostępu operatorów do poszczególnych pojemników. Jest to szczególnie ważne w przypadku przechowywania cennych narzędzi i cennego sprzętu.

Kontrola odstępu

Kontrola dystansu bezpieczeństwa pomiędzy składowanymi materiałami ma na celu ochronę wrażliwych i cennych towarów oraz zmniejszenie ryzyka ich uszkodzenia. Fotokomórki pomiaru wysokości monitorują na bieżąco wysokość składowanych towarów.

W przypadku pojawienia się komunikatu o błędzie maszyna zostanie unieruchomiona, lub ruch jej zostaje przerwany i wyświetlany jest komunikat informujący o rodzaju błędu.

Łączenie z przenośnikiem

Rozwiązanie Kardex Miniload-in-a-Box (dawniej Kardex Compact Buffer) można łatwo połączyć z istniejącym systemem przenośnikowym zarówno pod kątem ręcznego magazynowania i pobierania pojemników oraz tac, jak i automatycznej obsługi i włączenia do istniejącego przepływu materiałów.

 Połączenie może zostać wykonane od frontu bądź z prawej lub lewej strony. Umożliwia ono ciągłe przemieszczanie pojemników na potrzeby automatycznego wypełniania, co przekłada się na wzrost wydajności kompletacji zamówień. Ponadto uzupełnianie zasobów może odbywać się automatycznie.

Zautomatyzowane magazynowanie w pojemnikach

Zoptymalizuj swoje procesy intralogistyczne w oparciu o nowe rozwiązanie do zautomatyzowanego magazynowania w zasobnikach. Precyzyjny system kompletacji i buforowania z wykorzystaniem zasobników znacząco usprawni procesy realizacji zamówień i pozwoli zaoszczędzić przestrzeń.

Pobierz ulotkę
Flyer_PL_KardexCompactBuffer_ExtendedVersion

Opcje personalizacji

Pełna elastyczność pod kątem zróżnicowanych potrzeb Klientów

Rozwiązanie Vertical Buffer Module jest niezwykle elastyczne i oferuje szeroką gamę opcji. Modułowa konstrukcja pozwala na skonfigurowanie rozwiązania pod kątem różnych potrzeb oraz włączenie dodatkowych podzespołów na dowolnym etapie – zarówno przed montażem, jak i po jego zakończeniu.

Wskaźnik LED wskazuje miejsce magazynowania i pobierania przy każdym stanowisku kompletacji. Jest to stałe źródło światła na bazie diod LED o dużej mocy, które wykorzystuje sterowany układ lustrzany do generowania wiązki światła padającej bezpośrednio na komorę pojemnika/tacy. Bez potrzeby przeprowadzania wstępnej kalibracji wiązka światła wskazuje dokładną lokalizację kompletacji/odkładania.

Wskaźnik zlokalizowany na wyświetlaczu panelu sterowania pomaga operatorowi identyfikować miejsca magazynowania w pojemniku/tacy. Pozwala na eliminację problemów związanych z czasochłonnym wyszukiwanie produktów. Wskaźnik położenia szybko i dokładnie prowadzi operatora do prawidłowego miejsca kompletacji/odkładania.

Umieszczone na zewnątrz oświetlenie LED tworzy rodzaj baldachimu nad oknami dostępowymi, co pozwala na poprawę widoczności. Jest to szczególnie przydatne w magazynach, w których brakuje dostatecznego oświetlenia. Światło można włączać i wyłączać za pomocą wyświetlacza użytkownika.

W oparciu o indywidualne wymagania w zakresie ochrony przeciwpożarowej istnieje możliwość zamontowania rur z dyszami instalacji gaszenia gazem lub wodą w rejonie wzmocnień konstrukcyjnych.

Dla stanowiska kompletacji dostępne jest zewnętrzne gniazdo i różnorodne interfejsy (2x USB, 1x Ethernet).

Innowacyjne oprogramowanie obsługiwane za pomocą ekranu dotykowego

Cel optymalnej produktywności w magazynie

Oprogramowanie rozwiązania Vertical Buffer Module spełnia najwyższe standardy: oferuje nowoczesną koncepcję obsługi w oparciu o nowy pojemnościowy ekran dotykowy. Przekłada się to na jeszcze szybszą i bardziej intuicyjną obsługę. Ponieważ oprogramowanie obsługuje sieć, może ono współpracować z szeroką gamą sprzętu.

Główne cechy funkcjonalne:

  • Nowoczesna i intuicyjna koncepcja
  • Pojemnościowy ekran dotykowy
  • Wirtualna klawiatura
  • Opcjonalne podłączanie zewnętrznych klawiatur lub skanerów kodów kreskowych (USB)
  • Możliwa praca z nowymi przeglądarkami
  • Obsługa wielu języków

Dane techniczne

Wydajność wysoka wydajność kompletacji zamówień w oparciu o cykle pojemników i liczbę linii zamówień. Maks. całkowity udźwig: 63 tony
Pojemniki standardowe pojemniki kompatybilne z systemem małych ładunków 600 x 400 mm (do 640 x 440 mm) Obciążenie: 35 kg / pojemnik Dostępne są indywidualnie zaprojektowane pojemniki Kardex VBM Box (640 x 440 x 140 mm)
Szerokość 1920 - 19 975 mm
Głębokość 2.350 mm
Wysokość 3000–12 000 w odstępach co 100 mm
Pionowe stopnie jednostki o wysokości 100 mm

Dodatkowe opcje

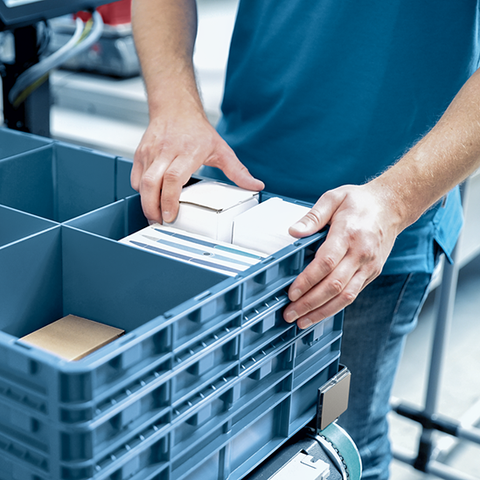

Operator pobiera artykuły składowane w systemie Kardex Miniload-in-a-Box z pojemnikami Kardex VBM Box

Innowacyjny pojemnik do magazynowania – elastyczny i wytrzymały z możliwością dopasowania do potrzeb magazynu

Kardex VBM Box to pojemnik do przechowywania i transportu z systemem przegródek. Pojemnik o wymiarach 640 x 440 x 140 mm idealnie nadaje się do wykorzystania z rozwiązaniem Kardex Miniload-in-a-Box (dawniej Compact Buffer) z rodziny Vertical Buffer Module. Pojemniki magazynowe można w każdej chwili dostosować za pomocą przegród poprzecznych i wzdłużnych w celu uzyskania większej elastyczności. Większą wysokość można uzyskać w ramach kratownicy o wysokości 50 mm z wykorzystaniem nasuwanych ramek.

DOWIEDZ SIĘ WIĘCEJ
Operator obsługuje system Vertical Lift Module z technologią osuszania

Środowisko kontrolowane

Części, surowce i produkty wymagają często specjalnych warunków magazynowania. W zależności od indywidualnych potrzeb dostarczamy cztery opcjonalne rozwiązania pod kątem środowiska kontrolowanego. Rozwiązania te mogą zostać zintegrowane z systemem magazynowania i pobierania, dzięki czemu towary wrażliwe są zawsze chronione.

DOWIEDZ SIĘ WIĘCEJ

Więcej informacji

Potrzebujesz więcej informacji na temat rozwiązania Vertical Buffer Module?

POBIERZ BROSZURĘ
Factsheet_PL_Kardex_Compact_Buffer
