Vertical Buffer Module (VBM)

Le Kardex Kardex Miniload-in-a-Box est un Vertical Buffer Module (VBM) qui fournit une solution efficace pour les gammes de produits à croissance rapide dont l'espace de stockage est limité.

Cette solution évolutive fonctionne comme un système de mini-load et stocke, prélève et met en tampon de manière flexible des articles de petites tailles. Avec sa version récemment lancée, capable de s'étendre jusqu'à 20 mètres de long, le Kardex Miniload-in-a-Box offre de précieux avantages. Il permet aux entreprises d'optimiser l'espace en utilisant la zone de stockage à un coût minimal.
Le personnel travaille sur le Vertical Buffer Module

Exigences de l’entrepôt

  • Picking des commandes précis, simple et rapide
  • Conditions de travail ergonomiques
  • Possibilités de stockage flexibles
  • Intégration simple
  • Modulaire et évolutif
  • Accès contrôlé
Combinaison de Vertical Buffer Modules pour un grand entrepôt

Principaux avantages

  • Traitement des commandes rapide et faible consommation d'énergie
  • Technologie pick-to-light : garantit un picking précis
  • Conception modulaire et évolutive : permet une intégration facile aux processus et aux dimensions des bâtiments existants
  • Un coût minimal pour une capacité de stockage optimale
  • Accès rapide à un large éventail d'articles

Picking rapide et efficace d’articles de petites tailles avec le Kardex Miniload-in-a-Box (anciennement Kardex Compact Buffer)

Le Kardex Miniload-in-a-Box (anciennement Kardex Compact Buffer) est la solution idéale pour optimiser les performances de picking d’articles petits et légers. Qu'il soit utilisé pour alimenter une ligne de production avec une large gamme de produits, comme stockage tampon dans la zone d'assemblage ou pour le picking de pièces à faible rotation dans l'entrepôt de distribution, le Kardex Miniload-in-a-Box améliore considérablement la productivité, tout en garantissant la précision et l'efficacité énergétique.


Il est flexible et évolutif. Un poste de travail peut comporter une ou plusieurs unités. Les entreprises bénéficient d'une capacité de stockage et de performances optimales. Elles peuvent choisir parmi plusieurs types d'ouverture d'accès et personnaliser les dimensions de l'unité jusqu'à 20 mètres de long et 12 mètres de haut. Cette flexibilité fait du Kardex Miniload-in-a-Box une solution idéale pour de multiples applications. Il s'intègre facilement aux processus existants et se connecte aux différents systèmes hôtes des clients.


L'importance du picking de commandes ergonomique est de plus en plus grande. Les clients travaillant avec le Kardex Miniload-in-a-Box bénéficient de postes de travail ergonomiques qui simplifient le processus de picking et améliorent les conditions de travail générales. Les articles s'inclinent à un angle de 20 degrés à chaque ouverture d'accès et le principe goods-to-person livre les articles directement à l'opérateur, éliminant ainsi les temps de déplacement et de recherche.

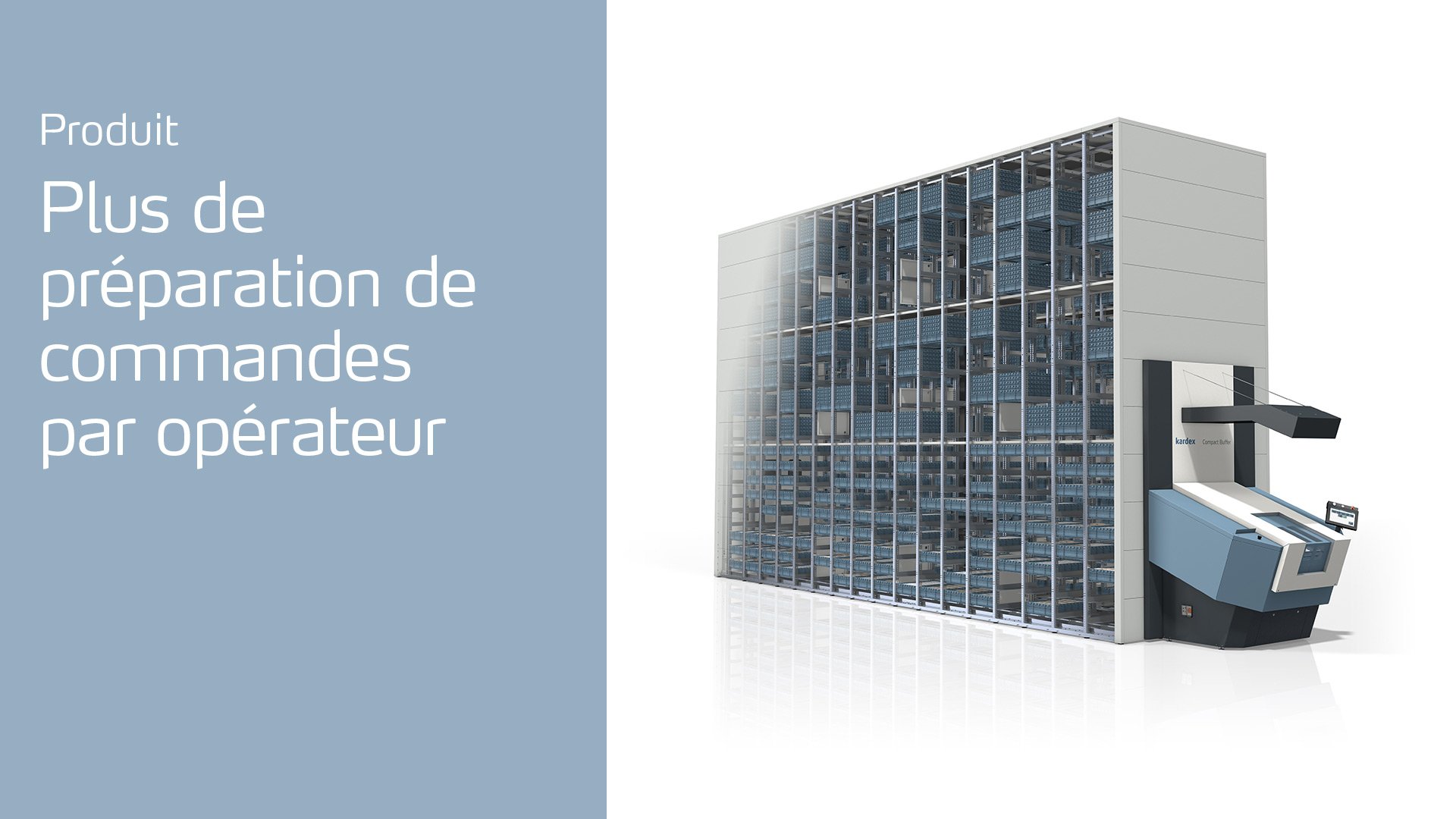

Comment le Vertical Buffer Module fonctionne-t-il ?

Une solution optimale

Offrant une flexibilité totale, le Kardex Miniload-in-a-Box (anciennement Compact Buffer) s’adapte de manière optimale aux équipements existants et permet différentes ouvertures d’accès et stations de picking. Jusqu’à quatre ouvertures d’accès peuvent être installées sur la face avant, le côté droit ou le côté gauche de chaque unité.

Tab Navigation

Station de picking

La table tournante est l’élément clé de la station de picking. Inclinée à un angle de 20 degrés, elle est extrêmement ergonomique et facile à utiliser.


Pendant que l’opérateur prélève sa commande, le bac ou le plateau suivant est préparé en arrière-plan et placé sur l’étagère arrière de la table tournante. Dès que l’opérateur a fini de prélever une commande, la table tournante tourne de 180 degrés et le bac suivant est prêt à être prélevé.

Ouverture à accès unique contrôlé

Un administrateur peut contrôler l’accès individuel aux bacs en cas de besoin. Cela est particulièrement important pour le stockage d’outils et d’équipements de valeur.

Contrôle de l’espace libre

Le contrôle de l’espace libre sert à protéger les articles sensibles et précieux et à réduire les risques de collision. Des barrières lumineuses verticales surveillent la hauteur des bacs ou les marchandises surplombant la zone de l’allée.

En cas d’erreur, soit la machine ne se met pas en mouvement, soit son mouvement est interrompu et signale un message d’erreur.

Connexions de convoyage

Le Kardex Miniload-in-a-Box (anciennement Kardex Compact Buffer) se connecte facilement au système de convoyage existant, soit pour le stockage et le picking manuels des bacs et/ou des plateaux, soit pour le fonctionnement automatique et le transfert au flux de matériaux existant.


La connexion s’adapte à la face avant, au côté droit ou au côté gauche. Elle est conçue pour déplacer constamment les bacs pour traiter automatiquement les commandes et augmenter les performances de picking. Le réapprovisionnement peut également être effectué automatiquement.

Extension jusqu’à 20 mètres du Kardex Vertical Buffer Module

Optimisez vos processus intralogistiques avec la nouvelle solution de stockage automatisé. Ce système précis de picking et de stockage tampon des bacs améliorera considérablement les processus de traitement des commandes et vous fera gagner de l'espace.

Télécharger le flyer

Options pour les besoins spécifiques

Une flexibilité optimale pour chaque besoin

Le Vertical Buffer Module est extrêmement flexible et offre de nombreuses fonctionnalités facultatives. Sa conception modulaire peut être configurée pour répondre à un large éventail de besoins et intégrer des composants supplémentaires à tout moment, avant ou après l’installation.

Le pointeur à LED identifie les positions de stockage et de picking à chaque station de picking. C’est une source lumineuse fixe à LED haute puissance qui utilise un miroir contrôlable pour générer un point lumineux projeté directement dans le compartiment d’un bac/plateau. Sans qu’il soit nécessaire de procéder à un étalonnage prédéfini, la lumière indique l’emplacement précis du prélèvement/de la dépose.

L’indicateur situé sur l’écran du panneau de commande aide l’opérateur à identifier les emplacements de stockage dans le bac/plateau. Cela élimine la nécessité d’une recherche fastidieuse. L’indicateur de position guide rapidement et précisément l’opérateur vers le bon emplacement de prélèvement/dépose.

Situé à l’extérieur, l’éclairage LED forme une voûte au-dessus des ouvertures d’accès pour améliorer la visibilité. Cela est particulièrement utile lorsque les conditions d’éclairage de l’entrepôt sont mauvaises. L’éclairage peut être allumé et éteint via l’écran utilisateur.

En fonction des exigences individuelles en matière de protection contre l’incendie, il est possible d’installer des tuyaux de buse à gaz ou des tuyaux de gicleurs pour les systèmes d’extinction à gaz ou à eau dans la zone des renforts.

Une prise de courant externe et diverses interfaces (2x USB, 1x Ethernet) sont disponibles pour la station de picking.

Logiciel innovant avec écran tactile capacitif

Pour des performances optimales dans l’entrepôt

Le logiciel du Vertical Buffer Module répond aux normes les plus élevées : il offre un concept de commande moderne avec un écran tactile capacitif récemment développé pour une utilisation encore plus rapide et intuitive. Le logiciel associé est hébergé sur le web et fonctionne donc avec une large gamme de matériel.

Principales caractéristiques de fonctionnement :

  • Moderne et intuitif
  • Écran tactile capacitif
  • Clavier virtuel
  • Connexion facultative à des claviers externes ou à des lecteurs de codes-barres (USB)
  • Possibilité de travailler avec de nouveaux navigateurs
  • Opérations multilingues

Caractéristiques techniques

Performance Performances de picking élevées en fonction des cycles des bacs et du nombre de lignes de commandes. Charge totale maximale de 63 tonnes métriques.
Bacs Bacs standard compatibles avec le système de mini-charge 600 x 400 mm (jusqu’à 640 x 440 mm) Charge 35 kg par bac. Des Kardex VBM Boxes (640 x 440 x 140 mm) conçues spécialement sont disponibles.
Largeur 2350 mm
Longueur 1 920 à 19 975
Hauteur 3 000 à 12 000 par pas de 100 mm
Paliers verticaux de l’unité palier de 100 mm

Options supplémentaires

Un homme prélève des articles du Kardex Miniload-in-a-Box (anciennement Kardex Compact Buffer) avec des Kardex VBM Boxes

Bacs de stockage innovants: flexibles et robustes pour répondre aux besoins individuels

La Kardex VBM Box est un bac de stockage et de transport dotée d’un système de séparation. Avec ses dimensions de 640 x 440 x 140 mm, le bac est parfaitement adaptée au Vertical Buffer Module Kardex Miniload-in-a-Box (anciennement Kardex Compact Buffer). Les bacs de stockage peuvent être divisés ou adaptés à tout moment à l’aide de séparateurs transversaux et longitudinaux pour plus de flexibilité. La hauteur s’étend sur une grille de 50 mm avec des cadres emboîtables.

En savoir plus
Une femme travaille sur un Vertical Lift Module doté de la technologie de séchage

Environnement contrôlé

Les pièces, les matières premières et les produits nécessitent souvent des conditions de stockage particulières. En fonction de vos besoins individuels, nous vous proposons quatre solutions facultatives à environnement contrôlé. Ces solutions peuvent être intégrées à votre système de stockage et de picking pour protéger en permanence vos marchandises sensibles.

Perspectives

Perspectives
