Kardex Shuttle

Kardex Shuttle představuje uzavřený vertikální automatický regálový skladovací systém (regálový zakladač) navržený pro zvýšení skladové kapacity při minimálních rozměrech.

Systém Kardex Shuttle funguje na principu "zboží k člověku" a zvyšuje produktivitu tím, že dodává zboží přímo k obsluze. Tyto systémy mají modulární a flexibilní konstrukci, která umožňuje budoucí úpravy pro potřeby vaší firmy.

Combination of Vertical Lift Modules and conveyors for a big warehouse

Požadavky na sklad

  • Úspora místa a optimalizace výšky místnosti
  • Zvýšení rychlosti a přesnosti vychystávání
  • Vytvoření ergonomického pracovního prostředí
  • Zabezpečení uloženého zboží
  • Vytvoření ergonomického pracovního prostředí
  • Zachovat flexibilitu systémů
  • Modulární systémy
Woman works on the Kardex Shuttle and puts order in a picking trolley

Přehled výhod

  • Až 85% úspora skladové plochy
  • Až o 67 % rychlejší vychystávání
  • Až 99.9% přesnost vychystávání
  • Zlepšená kontrola zásob
  • Rozšiřitelnost, škálovatelnost a flexibilita
  • Mimořádně bezpečné a ergonomické
  • Uložené zboží zůstává chráněno

Jak funguje Kardex Shuttle?

Modely Kardex Shuttle

Tab Navigation

Kardex Shuttle 250/500

Flexibilní řešení pro malé díly a lehké zásoby.

Kardex Shuttle 250/500 je flexibilní řešení pro skladování a vychystávání drobného inventáře. S šířkou 4 050 mm může Kardex Shuttle 250/500 manipulovat s nákladem až 560 kg na polici. Jeho kompaktní konstrukce umožňuje přizpůsobit se prostorovým požadavkům a nabízí maximální skladovací kapacitu na minimální ploše s maximální výškou 30 m. Dále se systém snadno upravuje podle nejrůznějších požadavků. Například pro skladování zboží v jednotkách s řízenou teplotou nebo v podmínkách čistých prostor.

Kardex Shuttle 700

Vysoce kompaktní skladování středně velkých nákladů

Kardex Shuttle 700 zvládne při šířce 4 050 mm náklad o hmotnosti až 725 kg na polici. Je nastavitelný na výšku zařízení 20 m, což umožňuje velký skladovací objem. Kardex Shuttle 700 je ideální pro efektivní ukládání a vyzvedávání těžkých nástrojů, komponentů nebo náhradních dílů. Je mimořádně flexibilní díky řadě různých možností, které lze snadno integrovat před nebo po instalaci. Jednotky lze různými způsoby rozšiřovat, zmenšovat, upravovat nebo přizpůsobovat měnícím se potřebám, včetně růstu firmy, nových aplikací nebo přemístění.



Kardex Shuttle 1000

Zvládne těžká břemena do 1 000 kg

Se šířkou 4 050 mm zvládne Kardex Shuttle 1000 naložit až 1 000 kg na polici. Dosahuje nových standardů nosnosti a je ideální pro skladování středně těžkých až těžkých dílů. Pomocí vysokozdvižného vozíku stohujte a ukládejte europalety a síťové boxy do speciálně navržených zásobníků. To šetří místo a umožňuje rychlejší vyhledávání zboží, což přispívá ke snížení nákladů, zvýšení produktivity a ergonomie. Ke snadnému přemisťování uskladněného zboží lze použít jeřáb instalovaný ve výrobě, čímž se ušetří čas a sníží náklady.

  • “To co jsme skladovali na 500 m2, jsme schopni skladovat na 50 m2. Vyšší je efektivita skladníků, díky využívání principu "zboží k obsluze".”

    Ing. Martin Liška Jednatel společnosti ADOZ s.r.o.

  • “Díky automatizovaným skladovacím systémům Kardex jsme zrychlili a zefektivnili vyskladnění kusové zóny. Můžeme flexibilně reagovat na sezónní výkyvy objednávek, uspořili jsme skladovou plochu a minimalizovali chyby operátorů. ”

    Aleš Zemánek Zástupce vedení společnosti, KCK Cyklosport-Mode s.r.o.

  • “Celkově ve 12 skladovacích systémech Kardex máme uskladněno na deset tisíc druhů materiálu.”

    Libor Guznar ERP specialista, KATEK Czech Republic s.r.o.

  • “S využitím obou moderních technologií Kardex Shuttle a Kardex Megamat, dosahujeme maximální efektivity a flexibility ve skladování a vychystávání zboží. Na ploše 100 m2 jsme schopni uskladnit a obsluhovat bezmála 500 000 ks.”

    Tomáš Serafinovič Manažer logistiky, Bezvavlasy a.s.

Video případová studie ADOZ

Video případová studie KCK CYCKLO

Video případová studie BD Sensors

Zákaznické instalace

Instalace Kardex Shuttle ve firmě Tescoma

Instalace Kardex Shuttle ve firmě Tescoma

Instalace Kardex Shuttle ve firmě ADOZ

Instalace Kardex Shuttle ve firmě ADOZ

Instalace Kardex Shuttle ve firmě KCK CYCLO

Instalace Kardex Shuttle ve firmě KCK CYCLO

Instalace Kardex Shuttle ve firmě Třinecké železárny

Instalace Kardex Shuttle ve firmě Třinecké železárny

Boge Elastmetall Slovensko a.s.

Instalace Kardex Shuttle ve firmě Boge Elastmetall Slovensko a.s.

Instalace Kardex Shuttle ve firmě BD Sensors

Instalace Kardex Shuttle ve firmě BD Sensors

Komponenty pro dokonalé řešení

Extraktor přesouvá požadovanou polici vysokou přepravní rychlostí přímo na přístupové místo nebo zpět na volné skladovací místo.

Ergonomický výdejový otvor je součástí standardního příslušenství každé jednotky a chrání osoby, stroje a uložené předměty a snižují hluk a průvan.

Moduly policových kolejnic drží police ve výdejovém otvoru. Mohou poskytovat dvě police najednou a pracovat na různých úrovních pro optimální ergonomii obsluhy.

Pokud se aktivuje bezpečnostní světelná závora před výdejovým otvorem, jednotka se okamžitě zastaví, aby chránila obsluhu a inventář.

Možnosti pro individuální požadavky

Široká škála doplňků (které lze integrovat před nebo po instalaci) poskytuje ještě větší flexibilitu systému Kardex Shuttle. K dispozici jsou následující možnosti:

  • Pick to Light

  • Displej LED-Navigátor

  • Automatické/poloautomatické vytahování polic

  • Zařízení pro vytahování zásobníků pro provoz vysokozdvižného vozíku

  • Funkce duálních polic

  • Verze ESD

Pick to Light

Displej LED-Navigátor

Automatické/poloautomatické vytahování polic

Zařízení pro vytahování zásobníků pro provoz vysokozdvižného vozíku

Funkce duálních polic

Verze ESD

Pick to Light

Pick to Light

Display LED-Navigátor

Display LED-Navigátor

Automatické vytahování polic

Automatické vytahování polic

Využití transportního vozíku

Využití transportního vozíku

Manipulace s vysokozdvižným vozíkem

Manipulace s vysokozdvižným vozíkem

Funkce duálních polic

Funkce duálních polic

ESD verze

ESD verze

Připojení robota

Připojení robota

Instalace na míru

Díky mnoha možnostem poskytuje Kardex Shuttle flexibilitu pro různé potřeby. Systém lze zvýšit, zkrátit, přemístit na jiné místo nebo přizpůsobit novým požadavkům.

Tab Navigation

Výdejové otvory v různých patrech

Kardex Shuttle může mít výdejové otvory v různých patrech a je vybaven až šesti výdejovými otvory na přední a zadní straně jednotky. Díky tomu je možné pracovat na více úrovních současně. Například ukládání zásob a jejich načítání na různých přístupových místech.

Více výdejových otvorů v různých patrech

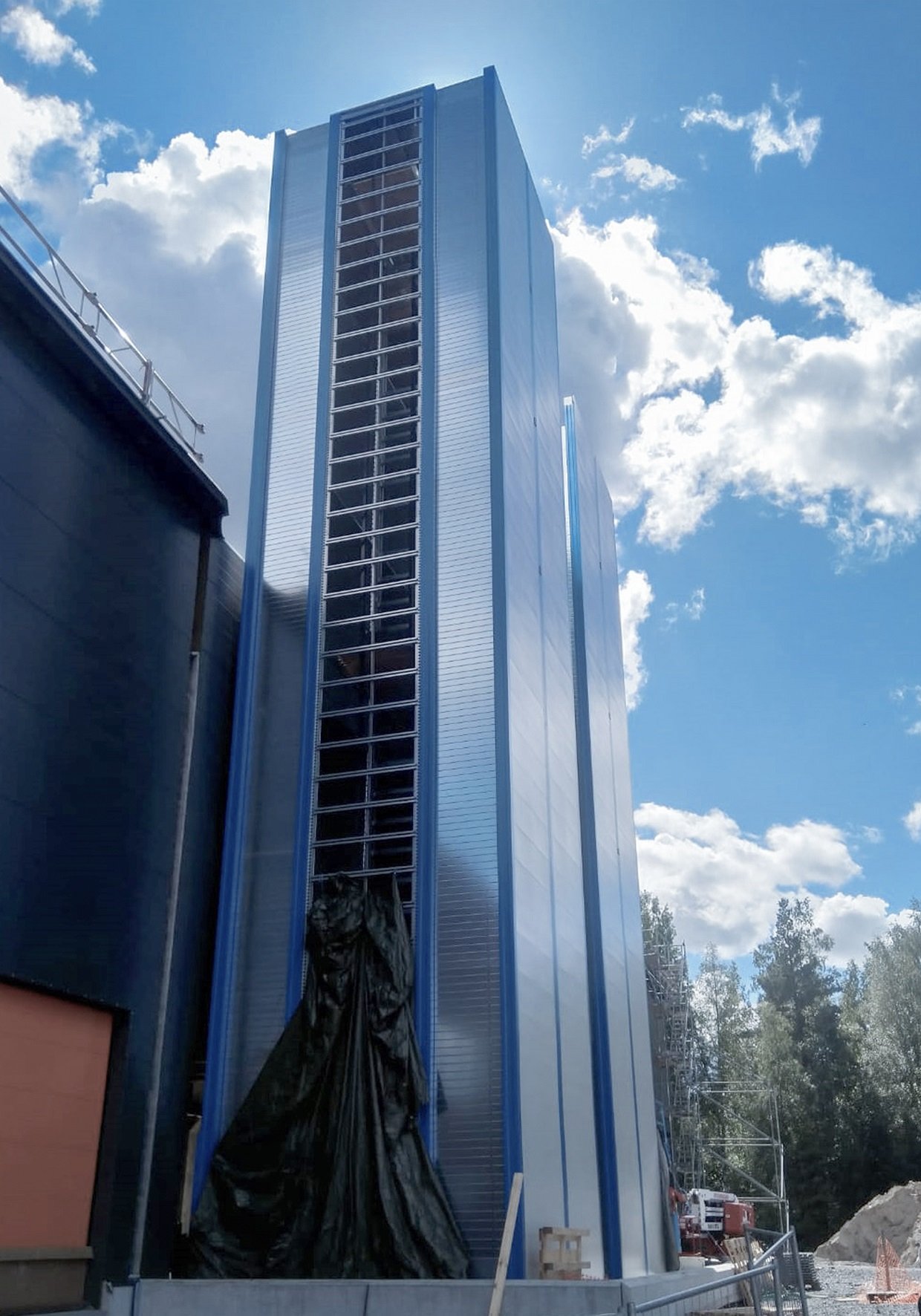

Instalace mimo budovu

Pro zvýšení kapacity skladu lze zařízení Kardex Shuttle instalovat mimo budovu pomocí přídavné skříně. V tomto případě je přístup ke skladovanému zboží přes otvor ve stěně vytvořený speciálně pro tento účel.

Instalace mimo budovu



Maximalizujte svůj úspěch s integrovanou technologií

Snadné začlenění následujících technologií

Rychlá a snadná integrace snímačů čárových kódů pro vychystávání, identifikaci objednávek a proces skladování a vyhledávání.

Pro rychlejší vychystávání a konsolidaci objednávek lze pracovní zóny propojit pomocí dopravníkové technologie.

Snadná integrace zdvihacích zařízení, jako jsou jeřáby, pro ergonomické skladování a vyzvedávání zboží.

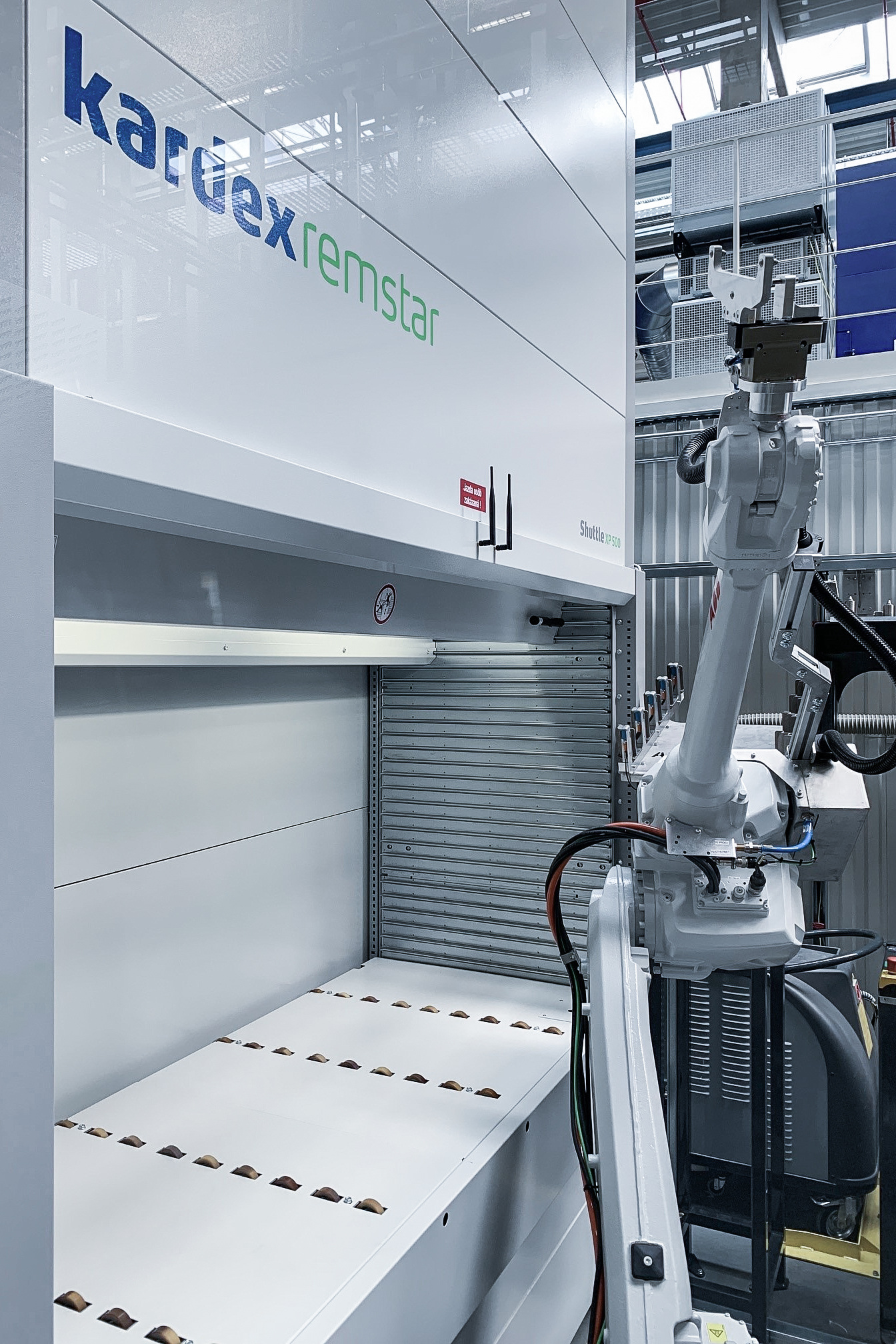

Automatická manipulační zařízení, jako jsou roboty, umožňují automatizovanější skladování a vyhledávání.

Kardex_img_customer_Systemy_01



Každý Kardex Shuttle je nakonfigurován podle vašich potřeb.

Technické údaje Kardex Shuttle

Kardex Shuttle 250/500 Kardex Shuttle 700 Kardex Shuttle 1000
Šířka 1 580 až 4 380 mm 1 580 až 4 380 mm 1 580 až 4 380 mm
Hloubka Spalte 1 2 312 až 3 074 mm Spalte 1 2 363 až 3 125 mm 2 363 až 4 343 mm
Výška 2 550 až 30 050 mm 2 550 až 20 050 mm 2 550 až 20 050 mm
Zatížení Až 560 kg Až 725 kg Až 1 000 kg
Výška rastru 100 mm 100 mm 100 mm
* Standardní technické údaje, jiné velikosti jsou možné na vyžádání
Hodnoty uvedené v tabulce se vztahují ke standardním konfiguracím. Je možné zkonstruovat i jiné jednotky s různými šířkami, hloubkami a výškami.

Další možnosti

Muž pracuje na Kardex Shuttle vybaveném skříňkami Kardex VLM

Kardex VLM Box - řešení na míru vaší firmy

Modulární systém boxů je vyrobený speciálně pro vertikální výtahový modul je flexibilní co do výšky, šířky a hloubky a jeho uspořádání se přizpůsobí, kdykoli se změní vaše skladovací potřeby. S boxem Kardex VLM Box je možné vytvořit více než 300 různých typů umístění pomocí jediného dělícího systému.

Zjistěte více
Volba napájení na Kardex Shuttle

Softwarová řešení Kardex Power Pick

Kardex Power Pick System
Kardex Power Pick System optimalizuje skladování a vyhledávání v kombinaci se stroji Kardex. Zahrnuje více inteligentních strategií vychystávání.


Power Pick Onboard
Power Pick Onboard software pro správu zásob v kombinaci s automatizovanými skladovacími a vyhledávacími systémy zefektivňuje a zrychluje skladové procesy.

Zjistěte více
Žena pracuje na vertikálním výtahovém modulu se sušící technologií

Kontrolované prostředí

 V závislosti na vašich individuálních potřebách můžeme zajistit kontrolované prostředí ve vašem skladovacím systému, díky čemuž bude vaše zboží vždy chráněno.

Řešení společnosti Kardex pro kontrolované prostředí splňují průmyslové normy a předpisy a umožňují skladování za následujících podmínek:
  • Řízená atmosféra (5% relativní vlhkost / 10%
    relativní vlhkost)
  • Protipožární ochrana (voda/plyn), ochrana proti výbuchu a řízená koncentrace plynů
  • Třída 100–100 000 aplikace v čistých prostorách třídy ISO 5-8
  • Vyhřívané jednotky do +60 °C
  • Konfigurace chladič/mraznička do -25 °C
  • ESD ochrana

People have the overview and control

Logicontrol 100/200

Strojové řídicí centrum zvyšuje použitelnost automatizovaných skladovacích systémů Kardex. Poskytuje jednoduchou, intuitivní dotykovou obrazovku, uživatelské rozhraní a základní prostředí pro správu prostoru a vytváření zpráv pro systém Kardex Shuttle. Nový, nejmodernější design je optimalizován pro dotykové i klávesnicové použití.

Kardex Shuttle nebo Kardex Miniload-in-a-Box?

Který automatizovaný skladovací systém je pro váš sklad nejlepší? Poznejte rozdíly a získejte informace o jejich rozměrech, výškách, nosnosti a rychlostech.

Stáhnout nyní
Kardex Shuttle nebo Kardex Miniload-in-a-Box?
x

Kardex Shuttle nebo Kardex Miniload-in-a-Box?

Ke stažení

Chcete získat více informací o Kardex Shuttle?

Stáhnout produktovou brožuru

Pojďme najít správné řešení, které bude vyhovovat vašim požadavkům.

Kontaktujte nás
